Принцип работы

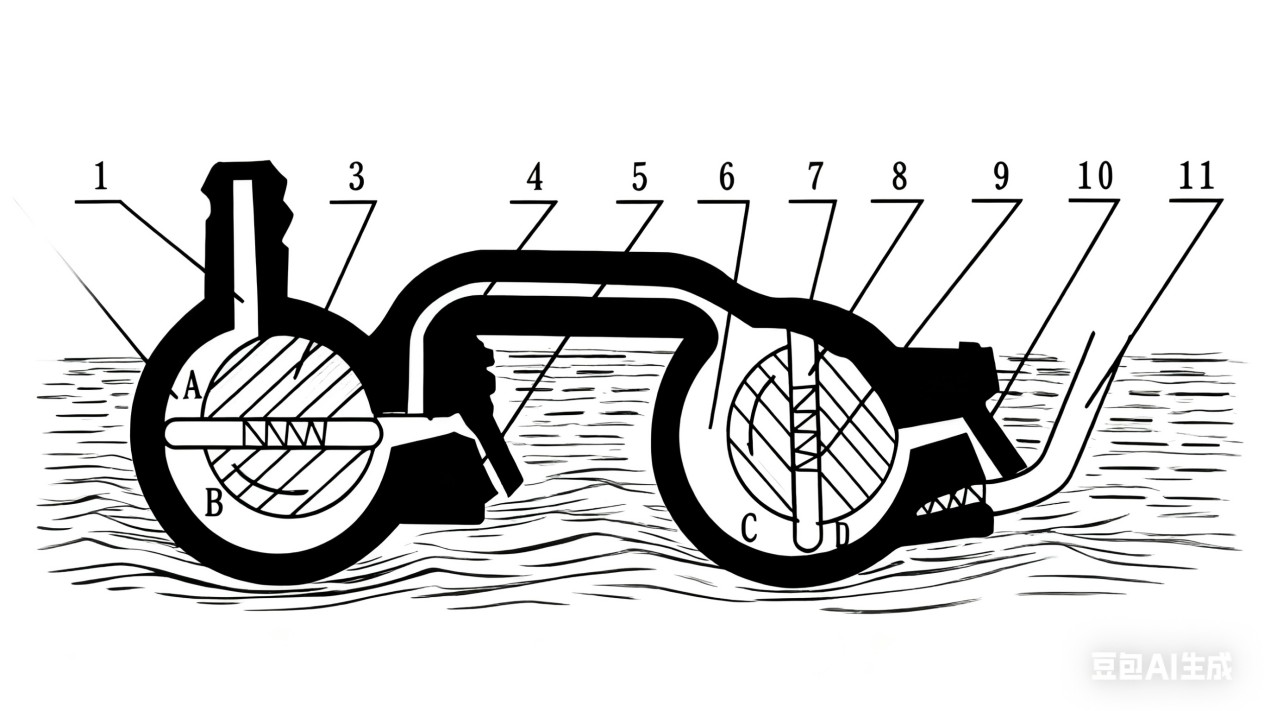

Роторы 3 и 7 касаются внешнего высоковакуумного отсека 1 и низковакуумного отсека 6. Роторы 3 и 7 вращаются в направлении стрелки, приводя в движение лепестки, скользящие внутри пазов ротора. Благодаря воздействию пружины 9 и центробежной силы, внешние концы лепестков плотно прилегают к внутренней поверхности высоко- и низковакуумных отсеков, скользят по ним, разделяя лунообразное пространство, образованное ротором и вакуумными камерами, от всасывающего патрубка 2 до выпускного клапана 5 и от канала перелива 4 до выпускного клапана 10, формируя два или три объема, которые периодически увеличиваются и уменьшаются. Когда роликовый вакуумный насос продолжает вращаться в показанном положении, объемы A и C постепенно увеличиваются, а всасываемый объем газа поступает через всасывающий патрубок в насос, в то время как объемы B и D постепенно уменьшаются, давление повышается, затем открываются выпускные клапаны 5 и 10, и газ выводится наружу вакуумной камеры, проходя через поверхность масла и выходя в атмосферу. Так как масляный слой покрывает выпускной клапан, это предотвращает возврат газа в вакуумную камеру. Когда давление всасывания высокое, клапаны высоко- и низковакуумных отсеков выпускают газ, что соответствует одноступенчатому насосу. При более высоком вакууме весь газ попадает в вакуумную камеру и затем выводится через выпускной клапан 10, таким образом, при последовательном соединении на двух ступенях насос работает как двухступенчатый.

Особенности продукта:

1. Удобство использования, простая установка и обслуживание
2. Высокий предельный вакуум, до 0,06 Па
3. В 2X модели ротационного вакуумного насоса установлен клапан для удаления небольшого количества водяного пара;
4. Высокий предельный вакуум ротационного вакуумного насоса;
5. Встроенная принудительная подача масла, хорошая смазка, надежная работа;
6. Автоматическая двойная защита от возврата масла;
7. Возможность непрерывной работы при входном давлении 1,33×10¹ Па;
8. Без протечек масла, без разбрызгивания, не загрязняет рабочую среду.
